1 改性酚醛外墻保溫板系列介紹
改性酚醛外墻保溫板系列，是我公司自主研發的具有節能和防火雙重性能的保溫材料，通過在酚醛樹脂合成工藝和發泡技術上的改進，不僅保持了酚醛塑料原有的耐燃性好（1200℃、氧指數45以上）、發煙量低、高溫性能穩定、絕熱隔熱、隔音、較好的耐久性以及易成型加工等優點外，還克服了酚醛泡沫脆性、強度偏低、吸水率偏高、略有腐蝕性等物理性能的缺點。
改性酚醛外墻保溫板既有與無機材料同樣優異的防火性能，又具備有機材料優異的質輕、節能的性能，具有防火與節能“雙保險”效果，是所有保溫材料中綜合性能好的材料，也是解決墻體保溫系統的好材料。

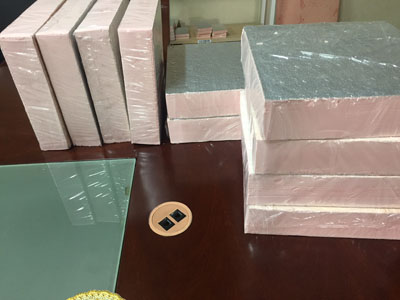

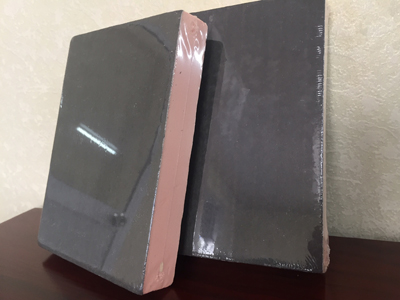

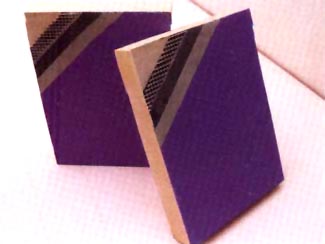

該系列產品共有三種，第一種是雙面無紡布酚醛外墻保溫板，第二種是雙面水泥基酚醛外墻保溫板，第三種是雙面鋁箔酚醛外墻保溫板,主要用于幕墻系統。
產品規格：長（600MM—6000MM）*寬（600MM或1200MM)*厚（10MM-130MM）
根據客戶的要求可定制各種長度和厚度的板材。
2 改性酚醛外墻保溫板系列的性能參數
（1）改性酚醛外墻保溫板系列物理性能指標
|
|
檢驗項目
Inspection items |
技術指標
Technology index |
實測值
|
檢測方法
Test method |
|
1 |
密度
|
≧40kg/m3 |
|
GB/T 6343-2009 |
|
2 |
導熱系數Coefficient of thermal conductivity |
≦0.032W/(M·K)（平均溫度為25℃） |
0.026W/(M·K) |
GB/T 10294-2008 |
|
3 |
抗拉強度Tensile strength |
≧0.08MPa |
|
GB/T 1040.4-2006 |
|
4 |
壓縮強度Compression strength |
≧0.12Mpa |
|
GB/T 8813-2008 |
|
5 |
彎曲斷裂力Flexural fracture force |
≧15N |
|
GB/T 8812-2007 |
|
6 |
尺寸穩定性Dimension stability |
≦1.5%（70±2℃，7d） |
0.5% |
GB/T 8811-2008 |
|
7 |
透濕系數Moisture permeability coefficient |
≦8.5ng/(Pa·s·m)(23℃±1℃,相對濕度50%±5%) |
6ng/(Pa·s·m) |
GB/T17146-1997 |
|
8 |
體積吸水率Water absorption |
≦7.5% |
3% |
GB/T 8810-2005 |
|
9 |
燃燒性能Combustion performance |
芯材≧B級 |
B |
GB8624-2012 |
|
|
A2 |
|
|
Class0 |
|
|
10 |
氧指數Oxygen index |
≧38% |
45 |
GB/T 2406-2009 |
|
11 |
煙密度等級Smoke density level |
≦8 |
0 |
GB8627-2007 |
（2）改性酚醛外墻保溫板系列WW-W3系統性能指標
|
檢驗項目 |
技術指標 |
檢驗結果 |
判定 |
|
耐候性 |
外觀無破壞現象 |
經試驗后，未出現飾面層起泡或剝落、保護層空鼓或脫落等破壞，無任何裂縫 |
合格 |
|
系統拉伸粘結強度≧0.1MPa |
0.1MPa，破壞層位于保溫層 |
|
抗風荷載性能 |
系統的抗風壓值Rd不小于風荷載設計值 |
經-12kpa級抗風荷載試驗后,
試樣未出現任何破壞現象。 |
合格 |
|
抗沖擊性 |
普通型（P型）≧3J級 |
3J級 |
合格 |
|
加強型（Q型）≧10J級 |
10J級 |
|
吸水量 |
水中浸泡24小時，吸水量≦500g/㎡ |
350g/㎡ |
合格 |
|
耐凍融性能 |
外觀無破壞現象 |
30次凍融循環后，無粉化、空鼓、脫落，無任何裂縫； |
合格 |
|
抹面層與保溫層的拉伸粘結強度為≧0.1Mpa |
0.1Mpa，破壞層位于保溫層 |
|
熱阻 |
復合墻體熱阻符合設計要求 |
0.90㎡·k/w（30mm厚酚醛板，雙面水泥基網布） |
符合 |
|
抹面層不透水性 |
2h不透水 |
2h不透水 |
合格 |
|
水蒸氣濕流密度 |
≧0.85g/(㎡·h) |
1.0g/(㎡·h) |
合格 |
3 改性酚醛外墻保溫板系列與其它保溫材料的比較
|
項目 |
酚醛泡沫（PF） |
聚苯乙烯（EPS/XPS） |
聚氨酯硬泡
（PUR/PIR） |
巖棉/玻璃棉 |
膠粉聚苯顆粒 |
|
綜合評價 |
燃燒等級為A級，在400℃以上只灼燒或陰燃，無火焰，發煙量很小，是目前有機材料中防火性能好的，導熱系數低。 |
燃燒等級為B2級，燃燒時熱釋放量大，受火后收縮、熔化，導致外保溫系統內產生空腔，轟然狀態下燃燒劇烈，燃燒的滴落物具有引燃性，導熱系數一般。 |
燃燒等級為B2級，屬于高度易燃材料，熱分解和燃燒的產物主要有氰化氫、一氧化碳等，燃燒毒性大，導熱系數低。 |
燃燒等級為A級，屬于無機保溫材料，抗拉強度低，不適宜外墻粘貼，施工難度較大，國內無配套輔材，導熱系數高，保溫效果差，吸水率大。 |
燃燒等級為A級，導熱系數高，保溫效果很差，施工難度大。 |
|
密度 |
45-70KG/M3 |
30-50KG/M3 |
30-50KG/M3 |
120-200KG/M3 |
200-350KG/M3 |
|
導熱 系數 |
0.022-0.030W/m.k |
0.040-0.055W/m.k |
0.022-0.028W/m.k |
0.045-0.060W/m.k |
0.050-0.065W/m.k |
|
氧指數 |
≥45 |
≤26 |
≤26 |
≥45 |
≥35 |
|
吸水率 |
≤5％ |
≤3％ |
≤4％ |
≤10％ |
≤5％ |
|
尺寸穩定性 |
≤2％ |
≤2％ |
≤2％ |
≤10％ |
≤1％ |
|
工作溫度 |
-196℃～200℃ |
-40℃～70℃ |
-40℃～80℃ |
-30℃～200℃ |
-30℃～200℃ |
|
施工性能 |
易剪裁安裝，整齊美觀，施工工具簡單。 |
易剪裁安裝，整齊美觀，施工工具簡單。 |
安裝簡易，可現場發泡，但保冷施工時必須有表面涂層。 |
吸水率高，施工難度高。 |
施工難度高。 |
|
工期 |
短 |
短 |
短 |
系統復雜，工期長。 |
系統復雜，工期長。 |
|
壽命 |
25年以上 |
10年左右 |
10年左右 |
15年（易脫落、易長毛、滋生細菌） |
15年以上 |
|
工程造價 |
價格較低 |
價格低 |
價格適中 |
價格偏高，施工繁瑣。 |
價格適中，但施工難度大。 |
|
對人體影響 |
生產、安裝中無有害物質。 |
易燃，燃燒釋放有毒物質。 |
易燃，燃燒釋放有毒物質。 |
能耗高，產生有害物質。 |
生產、安裝能耗高，無有害物質。 |
4 改性酚醛外墻保溫板系列WW-W3的具體應用

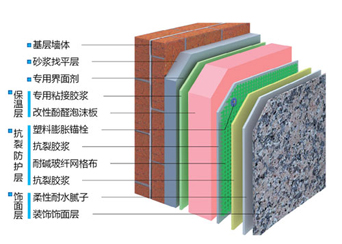

（1） 改性酚醛薄抹灰系統
整體構造：找平層、粘結層、酚醛泡沫板保溫層、酚醛板錨固、抹面膠漿夾耐堿玻纖網格布、柔性抗裂膩子層、飾面層。
改性酚醛板薄板薄抹面外保溫工程的基層墻體應符合《混凝土結構工程施工質量驗收規范》GB50204和《砌體工程質量驗收規范》GB50203的要求。
基層墻體的平整度、垂直度應符合規定，當不能符合規定時，應采用水泥砂漿找平層進行處理。
產品可分為涂料飾面、瓷磚飾面。
㈠涂料飾面工藝流程：基層墻面處理、驗收→吊垂線、套方、彈控制線→配制專用界面粘結劑→粘貼改性酚醛板（或纖維布復合酚醛板、無機復合酚醛板）→安裝錨栓→抹拼縫處抗裂砂漿→貼壓拼縫處網格布→抹面層抗裂砂漿→涂料飾面層施工
㈡瓷磚飾面工藝流程：基層墻面處理、驗收→吊垂線、套方、彈控制線→配制專用界面粘結劑→粘貼改性酚醛板（或纖維布復合酚醛板、無機復合酚醛板）→安裝錨栓→抹底層抗裂砂漿→錨固鐵絲網→抹面層抗裂砂漿→瓷磚飾面層施工

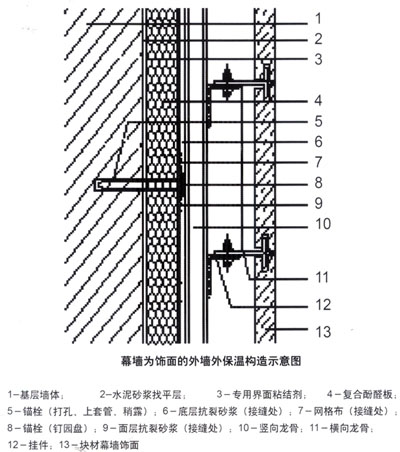

（2）改性酚醛幕墻系統
工藝流程
基層墻面處理、驗收→吊垂線、套方、彈控制線→固定幕墻豎向受力主龍骨→錨栓錨固改性酚醛板（或纖維布復合酚醛板、無機復合酚醛板）→固定橫向受力龍骨→安裝幕墻塊材→幕墻塊材縫處理
